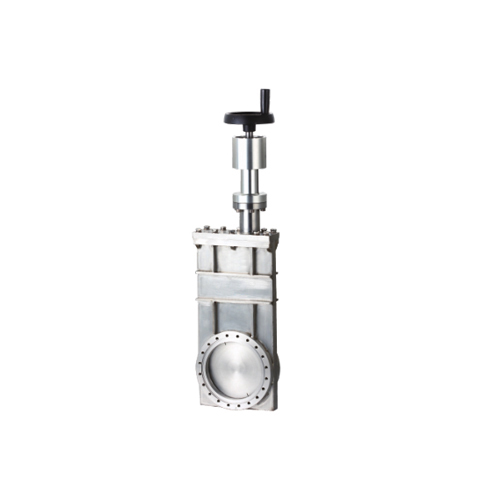

Откидные клапаны сверхвысокого вакуума серии CC
Адрес офиса: Китай, г. Шанхай, рай. Пудун, прос.новый Цзиньцяо,1295
+86 21 50878057 / +86 13162688673
contact@evpvacuum.com
Гарантия
12 мес. официальной гарантии от производителя
Перед заказом ознакомьтесь с техническими характеристиками товара, перейдя во вкладку "характеристики"
Откидной клапан сверхвысокого вакуума серии CC с ручным колесом с винтовым приводом, механизм динамического рычага привода (тяга), привод вдоль осевого движения тарелки клапана, открытие или закрытие клапана для достижения сверхвысокого вакуума системный объект включен или отключен от воздушного потока. В структурном дизайне разумный, красивый внешний вид, плавная работа, небольшой размер, скорость потока, надежность, хорошие герметичность и длительный срок службы и т. д., Он может широко использоваться в оборудовании сверхвысокого вакуума.
Подходящая рабочая среда - чистый воздух и некоррозионные газы.
Применимый диапазон (Pa) | 105~1.3×10-7 |
Скорость утечки газа (Pa.L/S) | DN≤200for≤1.3×10-7 |
DN≥250for≤6.7×10-7 | |
Температура обжига клапана(℃) | ≤150 (Кроме приводного устройства) |
Перепад давления при открытии пластин клапана. (Pa) | ≤2.7×103 |
Материал уплотнения пластины клапана | Фтористый каучук |
Уплотнительный материал для уплотнения шпинделя | Сильфон из нержавеющей стали |
Габаритный размер и размер соединения
Модель | Номинальный диаметр(DN) | Габаритные размеры | Размер фланца | ||||||||||||
A | B | C | D | E | H | L | ΦN | ΦD | ΦB | ΦG | ΦK | n-d | F | ||
CC-63 | 63 | 130 | 64 | 110 | 54 | 170 | 66 | 380 | 100 | 114 | 92.2 | 82.4 | 77 | 8-M8 | 12 |
CC-80 | 80 | 166 | 77 | 140 | 61 | 210 | 70 | 530 | 130 | 110 | 99 | 93 | 16-M8 | ||
CC-100 | 100 | 186 | 160 | 72 | 230 | 72 | 552 | 152 | 130.3 | 120.6 | 115 | ||||
CC-150 | 150 | 234 | 78 | 207 | 96 | 307 | 78 | 673 | 125 | 202 | 181 | 171.4 | 166 | 20-M8 | 15 |
CC-200 | 200 | 280 | 98 | 254 | 121 | 382 | 80 | 776 | 253 | 231.8 | 222.1 | 217 | 24-M8 | ||
CC-250 | 250 | 342 | 117 | 312 | 148 | 462 | 92 | 892 | 200 | 305 | 284 | 273.1 | 267 | 32-M8 | |
CC-320 | 320 | 449 | 425 | 212 | 670 | 130 | 1196 | 425 | 338.1 | 326.4 | 320 | 32-M10 | 18 | ||
CC-400 | 400 | 536 | 512 | 256 | 810 | 130 | 1391 | 512 | 437.9 | 424.4 | 419 | 40-M10 |
