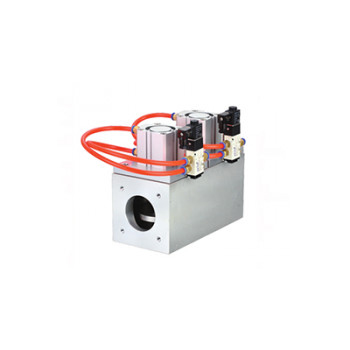

Трехходовой пневматический заслоночный клапан высокого вакуума серии Gdq-Js

В наличии

Адрес офиса: Китай, г. Шанхай, рай. Пудун, прос.новый Цзиньцяо,1295

+86 21 50878057 / +86 13162688673

contact@evpvacuum.com

Гарантия

12 мес. официальной гарантии от производителя

Перед заказом ознакомьтесь с техническими характеристиками товара, перейдя во вкладку "характеристики"


Трехходовой пневматический заслоночный клапан высокого вакуума Gdq-js использует сжатый воздух в качестве силы для изменения направления воздушного потока, управляя пневматическими компонентами.

Трехходовой пневматический заслоночный клапан высокого вакуума GDQ-JS использует сжатый воздух в качестве силы для изменения направления воздушного потока путем управления пневматическими компонентами. Он имеет двусторонний интерфейс и приводится в движение цилиндром, чтобы открывать и закрывать откидной клапан, который используется для подключения или отключения воздушного потока в вакуумном трубопроводе. Применимая рабочая среда - воздух и некоррозионный газ.


Технические параметры


Применимость (Pa)  105~1.3×10-4
Скорость утечки клапана (Pa.L/S)  ≤1.3×10-5
Применимая температура (℃) -25~+80 (уплотнительный материал - нитрильный каучук)
-30~+150 (уплотнительный материал - фторкаучук)
Давление источника воздуха (Mpa)  0.4~0.8
Место установки Произвольно
Напряжение питания Стандартный завод: AC220V/50Hz
Специальное обозначение: ①AC110V; ②DC24V; ③DC12V, etc.
Сигнал обратной связи Стандартный завод: без сигнала обратной связи
Специальное обозначение: Магнитный переключатель DC/AC5~240V
Стандарт фланца  GB/T6070
Больше информации
Модель Путь (DN) ΦD L H B A/F n/d
GDQ-JS30 30 70 178 158 88 42/44 4-M6
GDQ-JS40 40 70 178 158 88 42/44 4-M6
GDQ-JS50 50 90 200 199 100 55/50 4-M8
GDQ-JS63 63 110 245 199 120 62/62 4-M8
