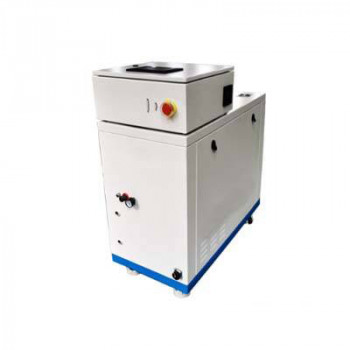

Сухая винтовая вакуумная система Рутса JZJLG150-3T
Адрес офиса: Китай, г. Шанхай, рай. Пудун, прос.новый Цзиньцяо,1295
+86 21 50878057 / +86 13162688673
contact@evpvacuum.com
Гарантия
12 мес. официальной гарантии от производителя
Перед заказом ознакомьтесь с техническими характеристиками товара, перейдя во вкладку "характеристики"
Винтовой вакуумный агрегат Рутса JZJLG150-3T представляет собой вакуумный всасывающий агрегат, состоящий из последовательно соединенных насосов Рутса ZJ150G и винтовых вакуумных насосов LG50G. Основные особенности процесса вакуумной вытяжки монокристаллического кремния:
Преимущество:
1. Блок в основном состоит из вакуумного насоса Рутса, винтового вакуумного насоса, глушителя и т. Д. Он относится к сухим вакуумным насосам, которые не имеют масляных и газовых загрязнений в контактной части системы и легко подвергаются централизованной обработке или переработке с помощью корпуса выхлопной системы.
2. Насосная производительность агрегата стабильна, а влияние температуры окружающей среды и температуры охлаждающей воды невелико.
3. Буферный резервуар для удаления пыли во входной трубе агрегата (опция) может эффективно фильтровать большое количество пыли в газе, уменьшать попадание пыли в полость вакуумного насоса и предотвращать поломки, вызванные пылью.
4. между вакуумным насосом Рутса и влажной частью винтового вакуумного насоса нет трения, детали вакуумного насоса не изнашиваются, срок службы насоса долгий, и он нечувствителен к мелким частицам пыли. , поэтому газ, содержащий небольшое количество мелких частиц пыли, может быть удален.
5. блок высокого вакуума, большая емкость в зоне высокого вакуума.
6. Компактная конструкция, небольшая площадь, небольшая вибрация, простота установки и использования, пользователь может подключать только впускные и выпускные трубы, охлаждающие каналы и контуры.
7. Вакуумный агрегат имеет вертикальную конструкцию и занимает небольшую площадь.
8. Насос Рутса ZJ150G приводится в действие преобразователем частоты, а система управления агрегата использует интеллектуальное управление с помощью ПЛК. Программа управления может быть настроена в соответствии с технологическими потребностями клиента, что может автоматически соответствовать требованиям различной скорости откачки и постоянного давления при разном выпуске воздуха в процессе клиента в разные периоды времени, чтобы лучше удовлетворять производственные потребности клиента.
Модель ── Значение :
Винтовой вакуумный насос JZJLG150-3T Рутса
J ── От имени Вакуумного подразделения
ZJ ── Главный насос для обычного вакуумного насоса Рутса
LG ── Подкачивающий насос винтовой вакуумный.
150 ── Производительность главного насоса в вакуумной установке (насос Рутса ZJ150) (л / с)
3 ── Отношение основного насоса вакуумного насоса Рутса к скорости насоса резервного насоса винтового вакуумного насоса
Т ── Особый тип
Модель | unit | JZJLG150-3T | |
Скорость откачки
(50Hz/60Hz) |
L/S | 150/180 | |
m3/h | 540/648 | ||
Максимальное давление |
Pa | ≤0.3 | |
Torr | ≤4X10-3 | ||
Двигатель с водяным охлаждением | Частота | Hz | 50/60 |
Напряжение | V | 380 | |
Номинальная мощность | kW | 2+4.5 | |
Speed |
Вакуумный насос Рутса ZJ-150G | rpm | 2900/3480 |
Винтовой вакуумный насос
LG50G |
rpm | 2900/3480 | |
N2/CDA | Давление | MPa | 0.1-0.2 |
Продувочный поток | l/min | 5-30 | |
Охлаждающая вода | Давление | MPa | 0.15-0.2 |
Перепад давления | MPa | 0.1 | |
Температура | ℃ | 10-30 | |
Продувочный поток | l/min | 3-5 | |
Всасывающий вход | mm | DN100 | |
Выхлопное отверстие | mm | DN40 | |
Вес | Kq | 550 | |
Шум | dB(A) | 72 | |
Размеры Д×Ш×В | mm | 1050×450 ×1050 |
