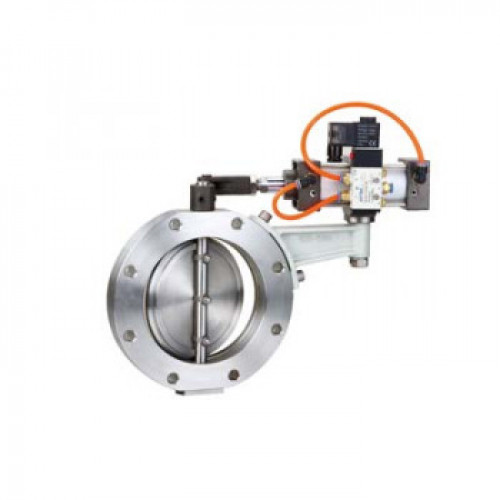

Пневматический клапан-бабочка серии GIQ-A с высоким истинным клапаном
Адрес офиса: Китай, г. Шанхай, рай. Пудун, прос.новый Цзиньцяо,1295
+86 21 50878057 / +86 13162688673
contact@evpvacuum.com
Гарантия
12 мес. официальной гарантии от производителя
Перед заказом ознакомьтесь с техническими характеристиками товара, перейдя во вкладку "характеристики"
Пневматический клапан-бабочка серии Giq-A с высоким истинным клапаном подходит для подключения или остановки воздушного потока в системе высокого вакуума. Пластина клапана имеет зажимную конструкцию для зажима уплотнительного кольца пластины клапана, которая выполняет функцию точной настройки основного уплотнения. Клапан приводится в действие сжатым воздухом, изменяет направление воздушного пути через электромагнитный реверсивный клапан и выполняет толкание цилиндра, так что пластина клапана, закрепленная на вращающемся валу, поворачивается на 90 ° для открытия и закрытия клапана.
Применимая рабочая среда - воздух и некоррозионный газ.
Применимость(Pa) | 105 ~1.3×10-6 |
Скорость утечки клапана(Pa.L/S) | ≤1.3×10-7 |
Применимая температура (℃) | -25~+80 (уплотнительный материал - NBR) |
-30~+150 (уплотнительный материал - фторкаучук) | |
Материал основных частей клапана | Нержавеющая сталь или углеродистая сталь |
Давление источника воздуха(MPa) | 0.4~0.8 |
Стандарт фланца | GB/T6070 |
Место установки | произвольно |
напряжение питания | Стандартная поставка:AC220V/50Hz |
Специальное обозначение:①AC110V;②DC24V;③DC12V | |
сигнал обратной связи | Стандартная поставка: без сигнала обратной связи |
Специальное обозначение: магнитный переключатель DC/AC 5~240V |
Модель | Диаметр выколотки(DN) | ΦD | ΦB | H | h | A | L | W | n-ΦC |
GIQ-50A | 50 | 110 | 90 | 162 | 55 | 26 | 160 | 62 | 4-Φ9 |
GIQ-63A | 63 | 130 | 110 | 172 | 66 | 32 | 180 | 81 | |
GIQ-80A | 80 | 145 | 125 | 178 | 74 | 8-Φ9 | |||
GIQ-100A | 100 | 165 | 145 | 187 | 84 | ||||
GIQ-125A | 125 | 200 | 175 | 208 | 102 | 35 | 207 | 86 | 8-Φ11 |
GIQ-150A | 150 | 225 | 200 | 220 | 114 | ||||
GIQ-200A | 200 | 285 | 260 | 256 | 146 | 45 | 236 | 100 | 12-Φ11 |
GIQ-250A | 250 | 335 | 310 | 282 | 173 | 50 | |||
GIQ-300A | 300 | 425 | 395 | 350 | 216 | 55 | 280 | 118 | 12-Φ14 |
GIQ-400A | 400 | 510 | 480 | 392 | 259 | 60 | 304 | 130 | 12-Φ14 |
GIQ-500A | 500 | 600 | 565 | 440 | 312 | 80 | 350 | 175 | 12-Φ18 |
GIQ-600A | 600 | 710 | 670 | 525 | 366 | 100 | 360 | 212 | 12-Φ21 |
GIQ-800A | 800 | 920 | 880 | 690 | 473 | 130 | 520 | 268 | 12-Φ21 |
