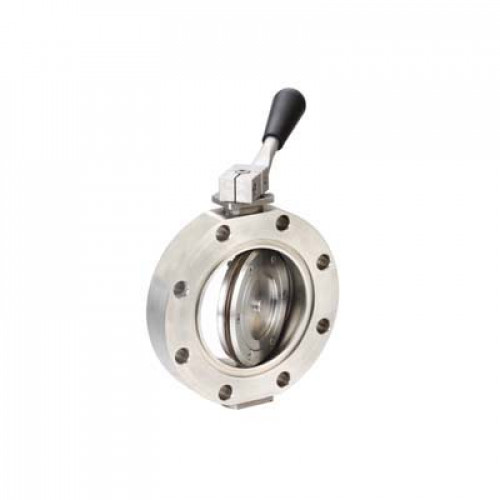

Дроссельный клапан высокого вакуума серии GI-A
В наличии
Адрес офиса: Китай, г. Шанхай, рай. Пудун, прос.новый Цзиньцяо,1295
+86 21 50878057 / +86 13162688673
contact@evpvacuum.com
Гарантия
12 мес. официальной гарантии от производителя
Перед заказом ознакомьтесь с техническими характеристиками товара, перейдя во вкладку "характеристики"
Дроссельный клапан высокого вакуума серии GI-A используется для подключения или отключения воздушного потока в вакуумной трубе.
Дроссельный клапан высокого вакуума серии Gi-a используется для подключения или отключения воздушного потока в вакуумной трубе. Пластина клапана имеет зажимную конструкцию для зажима уплотнительного кольца пластины клапана, которая имеет функцию точной регулировки основного уплотнения, а открытие и закрытие клапана имеет функцию блокировки.
Применимая рабочая среда - воздух и некоррозионный газ.
| Применимость（Pa） | 105~1.3×10-6 |
| Скорость утечки клапана（Pa.L/S) | ≤1.3×10-7 |
| Применимая температура (℃) | -25~+80 (уплотнительный материал - NBR) |
| -30~+150 (уплотнительный материал - фторкаучук) | |
| Материал основных частей клапана | Нержавеющая сталь или углеродистая сталь |
| Стандарт фланца | GB/T6070 |
| Место установки | произвольно |
| Модель | Диаметр выколотки (DN) | ΦD | ΦB | H | A | L | n-ΦC |
| GI-50A | 50 | 110 | 90 | 84 | 26 | 130 | 4-Φ9 |
| GI-63A | 63 | 130 | 110 | 94 | 32 | ||
| GI-80A | 80 | 145 | 125 | 107 | 154 | 8-Φ9 | |
| GI-100A | 100 | 165 | 145 | 117 | |||
| GI-125A | 125 | 200 | 175 | 136 | 35 | 197 | 8-Φ11 |
| GI-150A | 150 | 225 | 200 | 150 | |||
| GI-200A | 200 | 285 | 260 | 188 | 45 | 242 | 12-Φ11 |
| GI-250A | 250 | 335 | 310 | 220 | 50 | 330 | |
| GI-300A | 300 | 425 | 395 | 263 | 55 | 12-Φ14 | |
| GI-400A | 400 | 510 | 480 | 320 | 60 | 435 | 16-Φ14 |
