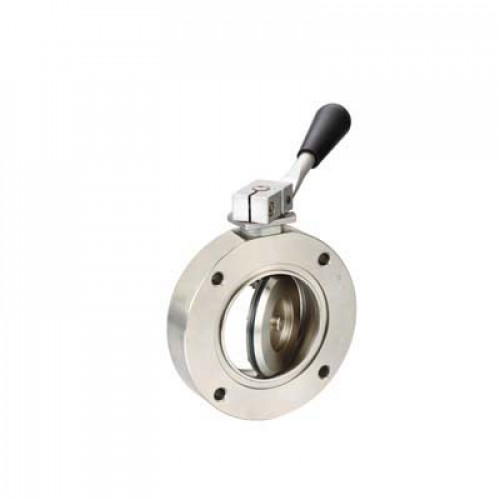

Дроссельный клапан высокого вакуума серии GI
В наличии
Адрес офиса: Китай, г. Шанхай, рай. Пудун, прос.новый Цзиньцяо,1295
+86 21 50878057 / +86 13162688673
contact@evpvacuum.com
Гарантия
12 мес. официальной гарантии от производителя
Перед заказом ознакомьтесь с техническими характеристиками товара, перейдя во вкладку "характеристики"
Дроссельный клапан высокого вакуума серии GI используется для подключения или отключения воздушного потока в вакуумной трубе. Открытие и закрытие клапана имеет функцию блокировки.
Дроссельный клапан высокого вакуума серии GI используется для подключения или отключения воздушного потока в вакуумной трубе. Открытие и закрытие клапана имеет функцию блокировки.
Применимая рабочая среда - воздух и некоррозионный газ.
| Применимость（Pa） | 105 ~1.3×10-6 |
| Скорость утечки клапана（Pa.L/S) | ≤1.3×10-7 |
| Применимая температура (℃) | -25 ~ + 80 (уплотнительный материал - NBR) |
| -30 ~ + 150 (уплотнительный материал - фторкаучук) | |
| Материал основных частей клапана | Нержавеющая сталь или углеродистая сталь |
| Стандарт фланца | JB919 |
| Место установки | произвольно |
| Модель | Диаметр выколотки (DN) | ΦD | ΦB | H | A | L | n-ΦC |
| GI-25 | 25 | 70 | 55 | 64 | 22 | 104 | 4-Φ7 |
| GI-32 | 32 | 78 | 64 | 68 | |||
| GI-40 | 40 | 85 | 70 | 72 | 116 | ||
| GI-50 | 50 | 110 | 90 | 85 | 4-Φ9 | ||
| GI-63 | 63 | 130 | 110 | 96 | 26 | 132 | |
| GI-80 | 80 | 145 | 125 | 108 | 30 | 154 | |
| GI-100 | 100 | 170 | 145 | 120 | 4-Φ12 | ||
| GI-125 | 125 | 195 | 170 | 136 | 35 | 197 | |
| GI-150 | 150 | 220 | 195 | 150 | 8-Φ12 | ||
| GI-200 | 200 | 275 | 250 | 185 | 40 | 242 | |
| GI-250 | 250 | 330 | 300 | 219 | 45 | 330 | |
| GI-300 | 300 | 380 | 350 | 245 | 55 | 8-Φ14 | |
| GI-400 | 400 | 500 | 465 | 312 | 60 | 435 | 8-Φ18 |
