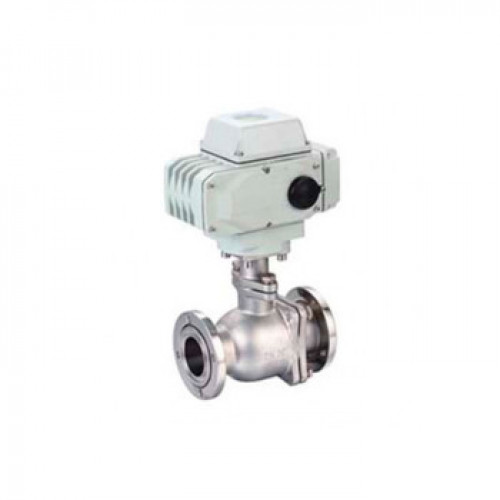

Электрические вакуумные (напорные) шаровые краны серии GUD
Адрес офиса: Китай, г. Шанхай, рай. Пудун, прос.новый Цзиньцяо,1295
+86 21 50878057 / +86 13162688673
contact@evpvacuum.com
Гарантия
12 мес. официальной гарантии от производителя
Перед заказом ознакомьтесь с техническими характеристиками товара, перейдя во вкладку "характеристики"
Электрический вакуумный (напорный) шаровой кран серии Gud использует вращающееся электрическое и электронное регулирующее устройство привода регулирующего клапана, которое может осуществлять управление открытием, закрытием или средним положением клапана с помощью переключателя внешнего источника питания (управляемого ручным переключателем положения или компьютера) или внешнего входной сигнал, чтобы подключить или перекрыть поток воздуха в вакуумном трубопроводе. Клапан проходного типа, уплотнен сферической поверхностью, поэтому его можно использовать в состоянии вакуума или низкого давления, и его можно установить в любом положении.
Применимая рабочая среда - кислота и щелочь, газ или жидкость.
| Применимость（Pa） | Фланец быстрого разъединения（KF）2×105 ~1.3×10-6 |
| Фланец петлителя 6×105 ~1.3×10-6 | |
| Скорость утечки клапана（Pa.L/S) | ≤1.3×10-6 |
| Время открытия и закрытия（S） | DN≤32 20； DN≥40 30 |
| Применимая температура（℃） | Стандартный комплект поставк：-30~+150 |
| Специальное обозначение：-30~+240 | |
| Стандарт фланца | GB4982；GB/T6070 |
| Место установки | Произвольно |
| напряжение питания | Стандартный комплект поставки: AC220V/50Hz |
| Специальное обозначение：DC24V | |
| Цепь управления | Стандартный комплект поставки: AC220V/50Hz Switch |
| Специальное обозначение：По желанию ①DC24V Switch | |
| ②4~20mA Регулируемый по постоянному току | |
| ③1~5V Регулируемый по постоянному току | |
| Сигнал обратной связи | По желанию |
Рисунок 1. Соединение с быстросъемным фланцем (KF) и граничные размеры (gb4982)
| Модель | Диаметр дрейфа（DN） | ΦD | ΦB | H | L | A |
| GUD-10/KF | 10 | 30 | 12.2 | 185 | 92 | 166 |
| GUD-16/KF | 16 | 30 | 17.2 | 186 | 100 | |
| GUD-25/KF | 25 | 40 | 26.2 | 201 | 114 | |
| GUD-40/KF | 40 | 55 | 41.2 | 277 | 165 | 196 |
| GUD-50/KF | 50 | 75 | 52.2 | 286 | 175 |
Рисунок 2: фланцевое соединение петлителя и граничный размер (GB / t6070)
| Модель | Диаметр дрейфа（DN） | ΦD | ΦB | H | L | A | n-ΦC |
| GUD-10 | 10 | 55 | 40 | 185 | 92 | 166 | 4-Φ6.5 |
| GUD-16 | 16 | 60 | 45 | 186 | 100 | ||
| GUD-20 | 20 | 65 | 50 | 200 | 114 | ||
| GUD-25 | 25 | 70 | 55 | 201 | 114 | ||
| GUD-32 | 32 | 90 | 70 | 219 | 140 | 4-Φ9 | |
| GUD-40 | 40 | 100 | 80 | 277 | 165 | 196 | |
| GUD-50 | 50 | 110 | 90 | 286 | 175 | ||
| GUD-63 | 63 | 130 | 110 | 310 | 186 | ||
| GUD-80 | 80 | 145 | 125 | 320 | 198 | 8-Φ9 | |
| GUD-100 | 100 | 165 | 145 | 387 | 220 | 255 | |
| GUD-125 | 125 | 200 | 175 | 415 | 266 | 8-Φ11 | |
| GUD-150 | 150 | 225 | 200 | 435 | 296 | ||
| GUD-200 | 200 | 285 | 260 | 512 | 390 | 310 | 12-Φ12 |
